PSL1-Pipeline-Stahlrohre sind hochfrequenzgeschweißte (HFW) oder nahtlose Stahlrohre, die gemäß API 5L-Standards hergestellt werden und hauptsächlich für den Transport von flüssigen Medien wie Öl, Erdgas und Wasser verwendet werden. „PSL1“ steht für „Product Specification Level 1“, das grundlegende Leistungsniveau für Stahlrohre im API 5L-Standard.
Im Vergleich zu PSL2 verfügt PSL1 über relativ lockere Kontrollen der chemischen Zusammensetzung, der mechanischen Eigenschaften, der zerstörungsfreien Prüfung und der Maßtoleranzen, wodurch es für Pipelines über große Entfernungen unter allgemeinen Betriebsbedingungen geeignet ist. Diese Art von Stahlrohren wird häufig in Öl- und Gassammel- und -transportsystemen an Land und im flachen Meer eingesetzt und ist eines der Hauptprodukte im Bereich des Flüssigkeitstransports mit mittlerem und niedrigem Druck.
API 5L PSL1-Pipeline-Funktionen
1. Materialzusammensetzung und mechanische Eigenschaften
PSL1 (Product Specification Level 1) ist die Grundstufe des API 5L-Standards mit relativ lockeren Anforderungen an die chemische Zusammensetzung und die mechanischen Eigenschaften. Es besteht typischerweise aus Kohlenstoffstahl oder niedriglegiertem Stahl mit einer Zugfestigkeit von über 310 MPa und einer Streckgrenze von mindestens 205 MPa und erfüllt allgemeine Transportanforderungen.
2. Druckfestigkeit und Korrosionsbeständigkeit
Die spiralförmige Schweißstruktur der nahtlosen und spiralförmigen Stahlrohre API 5L PSL1 verleiht ihnen eine gute Druckbeständigkeit und eignet sich daher für den Transport von Medien wie Wasser, Öl und Erdgas. Da PSL1 jedoch keine strengen Beschränkungen für Indikatoren wie das Kohlenstoffäquivalent vorgibt, erfordert es die Verwendung einer Korrosionsschutzbeschichtung in sauren oder stark korrosiven Umgebungen.
3. Dimensionsflexibilität
API 5L PSL1-Spiralstahlrohre haben einen großen Durchmesserbereich mit gängigen Spezifikationen von 219 mm bis über 3000 mm, und die Wandstärke kann je nach Bedarf angepasst werden. Diese Flexibilität macht es anpassungsfähiger an Pipeline-Projekte über große Entfernungen.
API 5L PSL1-Leitungsrohrspezifikation
| Produkt: | Leitungsrohr, API-Leitungsrohr, nahtloses Leitungsrohr, Kohlenstoffstahl-Leitungsrohr |
| Anwendung: | Für den Transport in der Erdöl- und Erdgasindustrie |
| Größe: | Außendurchmesser: 73–630 mm |
| Gewicht: 6–35 mm | |
| LÄNGE: 5,8/6/11,8/12 m | |
| Rohrstandard: | API 5L PSL1/PSL2 Gr.A,Gr.B,X42,X46,X52,X56,X60,X65,X70 |
| API 5L PSL1/PSL2 L210, L245, L290, L320, L360, L390, L415, L450, L485 |
Chemische Zusammensetzung für PSL 1-Rohr mit t kleiner oder gleich 0,984"
| Stahlsorte | Massenanteil, % basierend auf Wärme- und Produktanalysen a,g | ||||||
|---|---|---|---|---|---|---|---|
| C | Mn | P | S | V | Nb | Ti | |
| max. b | max. b | max | max | max | max | max | |
| Nahtloses Rohr | |||||||
| A | 0.22 | 0.90 | 0.03 | 0.03 | – | – | – |
| B | 0.28 | 1.20 | 0.03 | 0.03 | c,d | c,d | d |
| X42 | 0.28 | 1.30 | 0.03 | 0.03 | d | d | d |
| X46 | 0.28 | 1.40 | 0.03 | 0.03 | d | d | d |
| X52 | 0.28 | 1.40 | 0.03 | 0.03 | d | d | d |
| X56 | 0.28 | 1.40 | 0.03 | 0.03 | d | d | d |
| X60 | 0.28 e | 1.40 e | 0.03 | 0.03 | f | f | f |
| X65 | 0.28 e | 1.40 e | 0.03 | 0.03 | f | f | f |
| X70 | 0.28 e | 1.40 e | 0.03 | 0.03 | f | f | f |
| Geschweißtes Rohr | |||||||
| A | 0.22 | 0.90 | 0.03 | 0.03 | – | – | – |
| B | 0.26 | 1.20 | 0.03 | 0.03 | c,d | c,d | d |
| X42 | 0.26 | 1.30 | 0.03 | 0.03 | d | d | d |
| X46 | 0.26 | 1.40 | 0.03 | 0.03 | d | d | d |
| X52 | 0.26 | 1.40 | 0.03 | 0.03 | d | d | d |
| X56 | 0.26 | 1.40 | 0.03 | 0.03 | d | d | d |
| X60 | 0.26 e | 1.40 e | 0.03 | 0.03 | f | f | f |
| X65 | 0.26 e | 1.45 e | 0.03 | 0.03 | f | f | f |
| X70 | 0.26e | 1.65 e | 0.03 | 0.03 | f | f | f |
| A. Cu Weniger als oder gleich=0.50 % Ni; Weniger als oder gleich 0,50 %; Cr Weniger als oder gleich 0,50 %; und Mo kleiner oder gleich 0,15 %, B. Für jede Reduzierung um 0,01 % unter die festgelegte maximale Konzentration für Kohlenstoff ist eine Erhöhung um 0,05 % über die festgelegte maximale Konzentration für Mn zulässig, bis zu einem Maximum von 1,65 % für Qualitäten größer oder gleich L245 oder B, aber kleiner oder gleich L360 oder X52; bis maximal 1,75 % für Sorten > L360 oder X52, aber < L485 oder X70; und bis zu einem Maximum von 2,00 % für die Sorte L485 oder X70., C. Sofern nicht anders vereinbart NB + V Weniger als oder gleich 0,06 %, D. Nb + V + TI Weniger als oder gleich 0,15 %, e. Sofern nicht anders vereinbart., F. Sofern nicht anders vereinbart, NB + V=Ti Kleiner oder gleich 0,15 %, G. Es ist keine absichtliche Zugabe von B zulässig und der Rest-B beträgt höchstens 0,001 %. |
|||||||
Mechanische Eigenschaften
| Rohrqualität | Zugeigenschaften – Rohrkörper aus SMLS und geschweißten Rohren PSL 1 | Naht eines geschweißten Rohrs | ||
|---|---|---|---|---|
| Streckgrenze a | Zugfestigkeit a | Verlängerung | Zugfestigkeit b | |
| Rt0,5 PSI Min | Rm PSI Min | (in 2in Af % min) | Rm PSI Min | |
| A | 30,500 | 48,600 | c | 48,600 |
| B | 35,500 | 60,200 | c | 60,200 |
| X42 | 42,100 | 60,200 | c | 60,200 |
| X46 | 46,400 | 63,100 | c | 63,100 |
| X52 | 52,200 | 66,700 | c | 66,700 |
| X56 | 56,600 | 71,100 | c | 71,100 |
| X60 | 60,200 | 75,400 | c | 75,400 |
| X65 | 65,300 | 77,500 | c | 77,500 |
| X70 | 70,300 | 82,700 | c | 82,700 |
| A. Für die mittlere Güteklasse muss die Differenz zwischen der angegebenen Mindestzugfestigkeit und der angegebenen Mindeststreckgrenze für den Rohrkörper der für die nächsthöhere Güteklasse angegebenen Differenz entsprechen. | ||||
| B. Für die Zwischengüten gilt als Mindestzugfestigkeit der Schweißnaht diejenige, die anhand der Fußnote a für die Karosserie ermittelt wurde. | ||||
| C. Die angegebene Mindestdehnung Af, ausgedrückt in Prozent und auf den nächsten Prozentwert gerundet, muss anhand der folgenden Gleichung ermittelt werden: | ||||
| Dabei ist C 1 940 für die Berechnung mit Si-Einheiten und 625 000 für die Berechnung mit USC-Einheiten | ||||
| Axc ist die anwendbare Querschnittsfläche des Zugteststücks, ausgedrückt in Quadratmillimetern (Quadratzoll), wie folgt | ||||
| – Für Teststücke mit kreisförmigem Querschnitt: 130 mm2 (0,20 Zoll2) für Teststücke mit 12,7 mm (0,500 Zoll) und 8,9 mm (0,350 Zoll) Durchmesser; und 65 mm2 (0,10 Zoll2) für Teststücke mit einem Durchmesser von 6,4 mm (0,250 Zoll). | ||||
| – Für Prüfstücke mit vollständigem-Querschnitt gilt der kleinere Wert von a) 485 mm2 (0,75 Zoll2) und b) der Querschnittsfläche des Prüfstücks, abgeleitet aus dem angegebenen Außendurchmesser und der angegebenen Wandstärke des Rohrs, gerundet auf die nächsten 10 mm2 (0,10 Zoll2). | ||||
| – Für Streifenteststücke der kleinere von a) 485 mm2 (0,75 in2) und b) der Querschnittsfläche des Teststücks, abgeleitet aus der angegebenen Breite des Teststücks und der angegebenen Wandstärke des Rohrs, gerundet auf die nächsten 10 mm2 (0,10 in2) | ||||
| U ist die angegebene Mindestzugfestigkeit, ausgedrückt in Megapascal (Pfund pro Quadratzoll). | ||||

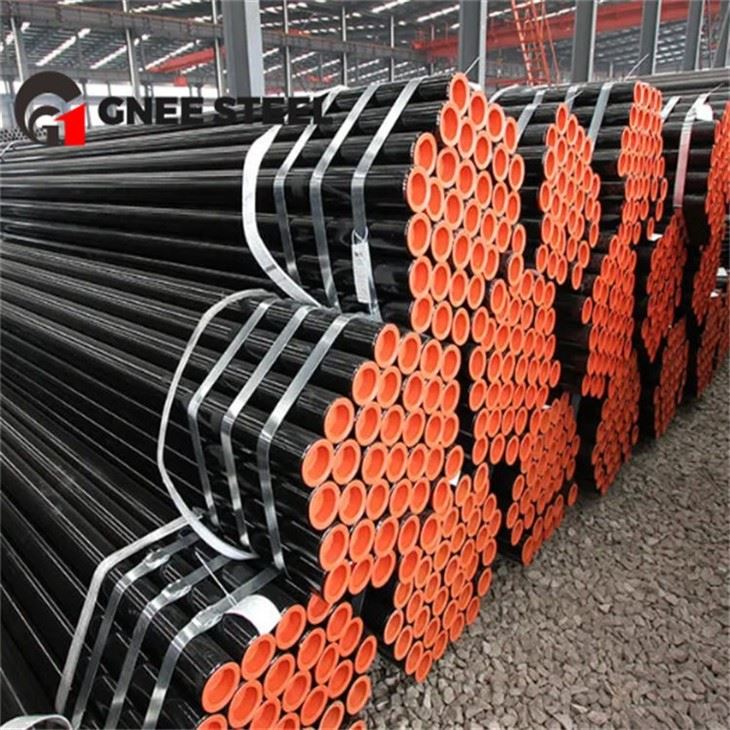

API 5L PSL1 Kohlenstoffstahl-Leitungsrohr zu verkaufen

Gnee-Pfeifenzertifikat

Gnee Company-Team

Die Gnee Group nahm an der NECC-Ausstellung teil
Gnee-Kundenbesuch

Gnee Factory-Umgebung
Gnee Verpackung und Versand

FAQ
Was sind die Unterschiede zwischen API 5L PSL1 und PSL2?
- Prüfanforderungen: PSL2 ist hinsichtlich der chemischen Zusammensetzung, der Zugeigenschaften, der Schlagenergie und der zerstörungsfreien Prüfung strenger als PSL1. PSL1 erfordert keine Schlagleistung und keine zerstörungsfreien Prüfungen, während PSL2 für alle Qualitäten außer X80 eine vollständige Prüfung der 0-Grad-Schlagenergie erfordert und für jedes Teil eine individuelle zerstörungsfreie Prüfung erfordert.
- Produktspezifikationsebene: PSL2 hat eine höhere Produktspezifikationsebene als PSL1, was bedeutet, dass für PSL2-Stahlrohre höhere Anforderungen hinsichtlich Qualitätsgrad, chemischer Zusammensetzung und mechanischen Eigenschaften gelten.
- Anwendbare Szenarien: Aufgrund der strengeren Anforderungen von PSL2 wird es normalerweise in Szenarien gewählt, die eine höhere Leistung erfordern, wie z. B. raue Umgebungen oder Arbeitsumgebungen mit hohem Druck. In Bereichen mit weniger strengen Leistungsanforderungen können nahtlose PSL1-Stahlrohre gewählt werden.
Bei der Wahl zwischen nahtlosen Stahlrohren API 5L PSL1 und PSL2 müssen Sie die folgenden Faktoren berücksichtigen:
- Projektanforderungen: Zunächst müssen Sie Ihre Projektanforderungen berücksichtigen. Wenn Ihr Projekt hohem Druck, hoher Temperatur oder korrosiven Umgebungen ausgesetzt sein muss, ist PSL2 möglicherweise die bessere Wahl.
- Kostenüberlegungen: Aufgrund der strengeren Anforderungen von PSL2 sind die Produktionskosten im Allgemeinen höher als die von PSL1. Bei der Auswahl müssen Sie Kostenfaktoren berücksichtigen und gleichzeitig die Projektanforderungen erfüllen.
- Lieferantenkapazitäten: Verschiedene Lieferanten können über unterschiedliche Produktionskapazitäten und technische Niveaus verfügen. Daher müssen Sie bei der Auswahl von Stahlrohren auch die Fähigkeiten des Lieferanten berücksichtigen, um sicherzustellen, dass er hochwertige Stahlrohre entsprechend Ihren Anforderungen liefern kann.
