Produktbeschreibung
ASTM A192/ASME SA192 deckt minimal - Wand - Dicke, nahtloser Kohlenstoffstahlkessel und Überhitzerrohre für hohe - Druckservice ab.
Die Schlauchgrößen und -dicken, die normalerweise dieser Spezifikation geliefert werden, betragen 1/2 Zoll bis 2,7 bis 177,8 mm) Außendurchmesser und 0,085 bis 1,000 Zoll (2,2 bis 25,4 mm), einschließlich der Mindestwanddicke. Schläuche mit anderen Abmessungen können bereitgestellt werden, vorausgesetzt, solche Röhrchen entsprechen allen anderen Anforderungen dieser Spezifikation.
Die Werte, die entweder in Zoll - Pfund -Einheiten oder SI -Einheiten angegeben sind, sind als Standard getrennt zu betrachten. Innerhalb des Textes werden die SI -Einheiten in Klammern angezeigt. Die in jedem System angegebenen Werte sind keine genauen Äquivalente. Daher muss jedes System unabhängig voneinander verwendet werden. Das Kombinieren von Werten aus den beiden Systemen kann zu einer Nicht -- -Konformance mit der Spezifikation führen. Die Inch - Pfund -Einheiten gilt, es sei denn, die Bezeichnung "M" dieser Spezifikation ist in der Reihenfolge angegeben.
Außendurchmesser: 12,7-177,8 mm
Wandstärke: 2,2-25,4 mm
Länge: 6-32 m
Typ: Gerade Rohr, U - Biegungröhrchen
Wärmebehandlung:
Heiße - Fertige Röhrchen müssen nicht heat behandelt werden. Kälte fertige Röhrchen müssen nach der endgültigen Kälte - behandelt werden, die bei einer Temperatur von 1200 Grad F [650 Grad] oder höher abgeschlossen ist.
Standardspezifikation
ASTM A192/ASME SA192 High - Druckkohlenstoffstahl -Kesselröhrchen Chemische Zusammensetzung
| Grad | Chemische Zusammensetzung (%) | |||||
| Typ | C | Si | Mn | P | S | |
| ASTM A192/ASME SA192 | Nahtlos | 0.06~0.18 | 0,25 Max | 0.27~0.63 | 0,035 Max | 0,035 Max |
ASTM A192/ASME SA192 Kesselrohr Mechanische Eigenschaft
| Grad | Dehnung % | Zugtest -MPA oder N/MM2 | |
| A | Min -Ertragsfestigkeit | Zugfestigkeit | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 Stahlrohr für die Kesselhärteanforderung
| Brinell -Härte Nummer | Rockwell -Härte Nummer |
| (Röhrchen 0,200 Zoll [5,1 mm] und über die Wandstärke) | (Röhrchen weniger als 0,200 Zoll [5,1 mm] in der Wandstärke) |
| 137 Hb | 77 Std |
| Rohrgrößen für Wärmetauscher und Kondensatoren und Kessel | |||||||||||
| Außendurchmesser | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Wandstärke mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | Zoll | Gewicht kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Form der Röhre:Gerade & u - Bend & Finned & Coiled | |||||||||||
| Edelstahlrohr:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 {{8} 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Kohlenstoff- und Legierungsstahlrohr:A/sa178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

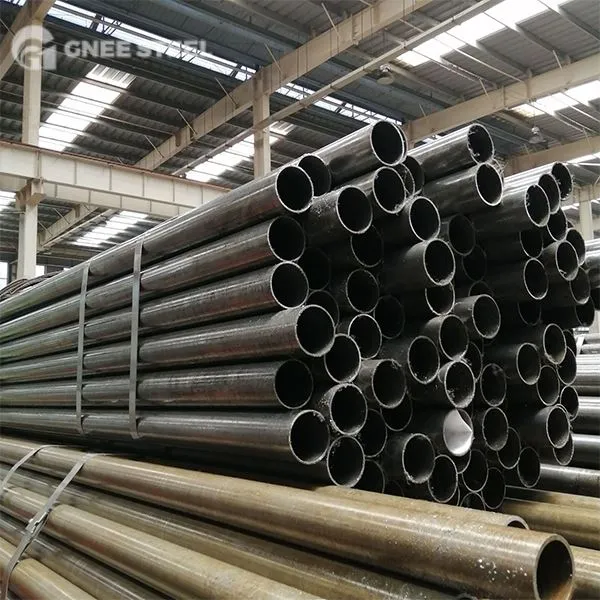

GNEE A192/SA192 Rohr auf Lagerbestand
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels - Seamless Pipes And Tubes - A192 Seamless Steel Tubes - ASME SA192 Steel Tubes - ASME SA192 Superheater Tubes - Superheaters - Tubular Products
Vergleich von ASTM A192/SA192 und anderen Kohlenstoffstahlrohr- und Rohrmaterialien
- VS ASTM A106 GR.B:ASTM A106 Gr.b Carbon -Stahlrohr wird üblicherweise für hohe - Temperatur verwendet, hoch - Druckrohrleitungen, ist jedoch nicht speziell für die für Kessel/Überheizungen erforderliche Mindestwanddicke ausgelegt. Das ASTM A106 Gr.b Carbon -Stahlrohr hat typischerweise dickere Wände als A192/SA192 derselben Spezifikation und bietet einen höheren Druck - Lagerkapazität, aber geringfügig niedrigere Wärmeübertragung und höhere Kosten. Das ASTM A106 Gr.b Carbon -Stahlrohr wird üblicherweise in den Hauptdampfleitungen und Feedwasserleitungen der Kessel verwendet, während ASTM A192/SA192 Carbon Stahlrohr speziell für Überhitzungen und Kesselwärmetauscher ausgelegt ist, wobei dünne Wände für eine effiziente Wärmeübertragung erforderlich sind.
- VS ASTM A210 gr.aa1:ASTM A210 Gr.A1 ist ein Medium - Carbon Mangan Stahl nahtloser Rohr, der in Kesseln und Superheimen verwendet wird. Aufgrund seines höheren Kohlenstoffgehalts übertreffen die Stärke und Härte A192/SA192 und wird hauptsächlich in Anwendungen verwendet, die eine höhere Festigkeit erfordern.
Erforderliche Tests und Inspektionen für ASTM A192/SA192 Kohlenstoffstahlrohr
- Zugprüfung: Dies wird an Proben durchgeführt, die aus jeder Charge Stahlrohr entnommen wurden, um die Zugfestigkeit, die Ertragsfestigkeit und die Dehnung zu überprüfen.
- Härteprüfung: Dies wird normalerweise an jedem Röhrchen oder jeder Charge durchgeführt.
- Hydraulikdruckprüfung: Dies ist für jedes Röhrchen obligatorisch. Der Testdruck ist sehr hoch und wird mindestens 5 Sekunden lang beibehalten, um sicherzustellen, dass keine Leckage oder dauerhafte Verformung vorliegt, was die Sicherheit unter Druck sicherstellt.
- Non - Zerstörerische Tests: Der Standard erfordert typischerweise Wirbelstromtests oder Ultraschalltests (oder eine Kombination aus beiden), um Längsfehler zu erkennen, und dies muss an jedem Röhrchen durchgeführt werden.
Verwendet & Anwendung:
1.Boiler -Röhrchen: A192/SA192 -Röhrchen werden hauptsächlich in Kesselsystemen für hohe - Druck und überschwächende Anwendungen verwendet. Sie sind in Kraftwerken, Wärmeenergieanlagen und Industriekesseln zur Erzeugung von Dampf häufig eingesetzt. A192/SA192 -Röhrchen weisen eine ausgezeichnete thermische Leitfähigkeit und eine hohe Zugfestigkeit auf, wodurch sie zum Umgang mit erhöhten Temperaturen und Drücken geeignet sind.
2. HEAT -Austauscher: A192/SA192 -Röhrchen werden in Wärmetauschern verwendet, bei denen eine effiziente Wärmeübertragung erforderlich ist. Diese Röhrchen werden häufig in Anwendungen verwendet, die Fluid - bis - Fluid oder Gas - zu - Fluidwärmeaustausch, wie in HVAC -Systemen, Kühleinheiten und industriellen Prozessgeräten, verwendet. Die nahtlose Konstruktion von A192/SA192 -Röhrchen sorgt für einen glatten Flüssigkeitsfluss und minimiert den Druckabfall.
3.Condener: A192/SA192 -Röhrchen finden Anwendungen in Kondensatoreinheiten, die Teil verschiedener Systeme wie Kraftwerke und Kühleinheiten sind. Kondensatoren sind für die Übertragung von Wärme vom Dampf in den flüssigen Zustand verantwortlich, und A192/SA192 -Röhrchen bieten zu diesem Zweck hervorragende Wärmeübertragungsfähigkeiten.
4. Petroleum -Verfeinerung: A192/SA192 -Röhrchen werden gelegentlich in Petroleum -Raffining -Prozessen verwendet, insbesondere in Anwendungen mit hohen - Temperatur und hohen - Druckflüssigkeiten. Diese Röhrchen werden für Wärmeaustausch, Flüssigkeitsverkehr und andere kritische Funktionen bei der Raffinerierung des Betriebs verwendet.
