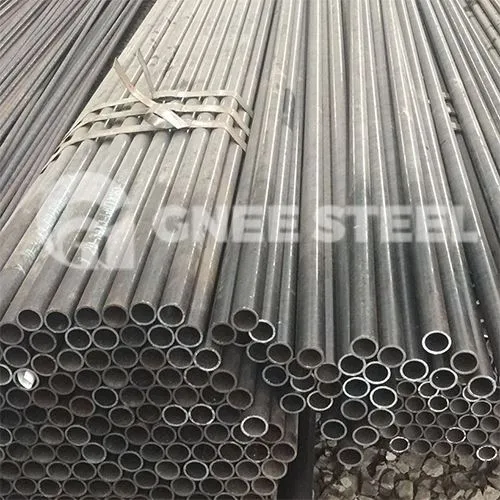

ASME SA335 / ASTM A335 Legierungstahlrohrbeschreibung
ASME SA335 / ASTM A335, Chrome - Moly -Rohr ist eine nahtlose ferritische Legierung - Stahlrohr, die in nominaler oder minimaler Wandstärke für Hochtemperatur -Service hergestellt wird. Die für diese Spezifikation angeordnete Rohr müssen zum Biegen, Flanschen, ähnlichen Formen und Fusionsschweißen geeignet sein.
ASTM A335 Rohre Wärmebehandlung:
A335 Stahlrohr der Noten ist in den vollen - geglühten, isothermen Tempertem oder normalisierten und temperierten Zustand zu erwärmen und zu liefern. Wenn die Mindesttemperaturtemperatur für die Klassen p5, p5b, p9, p21 und p22 in einem normalisierten und temperierten Zustand eingerichtet wird, beträgt die Mindesttemperaturtemperatur für die Klassen P1, P2, P11, P12 und P 15 Grad 650 Grad.
Es wird empfohlen, dass die Temperatur für das Temperieren mindestens 50 Grad über der beabsichtigten Servicetemperatur liegen sollte. Infolgedessen sollte der Käufer dem Hersteller beraten, wenn die Servicetemperatur über 600 Grad liegen soll.
Rohr der Klasse P1, P2 und P12, entweder heiß - fertig oder kalt - gezeichnet, kann eine endgültige Wärmebehandlung von 650 bis 705 Grad anstelle von Wärmebehandlungen erhalten. Alle Rohre der P5C der Klassen der Klasse P5C müssen im Bereich von 715 bis 745 Grad eine endgültige Wärmebehandlung erhalten. Die Klassen P92 und P911 müssen minimal mit 1040 Grad normalisiert und minimal als endgültige Wärmebehandlung gemildert werden. Der Grad P122 muss minimal mit 1040 Grad normalisiert und als endgültige Wärmebehandlung auf 730 Grad mindestens gemildert werden. Der Grad P23 muss mindestens 1040 Grad mit Luftkühlung oder beschleunigter Kühlung normalisiert und minimal als endgültige Wärmebehandlung mindestens 730 Grad gemildert.
Standard: ASTM A335
Grad: P1, P2, P5, P9, P11, P91, P92
OD: 10.3-660 mm
WT: 1,6-60 mm
Länge: 5,8 m-12 m oder zufällige Legth
Technisch: Löschen und Temperieren
Anwendung: Gasbrandkraftwerk, Kohlefeuerwerbung, Header und Dampfleitungen, Feedwasserrohre, Superheimen und Reher.
ASME SA335 / ASTM A335 Standardspezifikation
ASME SA335 / ASTM A335 Chrom - Moly Nahtlose Rohre Chemische Zusammensetzung
Die vom ASTM A335 - ASME SA335 -Spezifikation bedeckten Arten von Legierungsstahl sind mit einem "P" -Präfix von P5 bis P92 ausgelegt. Die Klassen P11/P22 und P91/92 sind typischerweise in Kraftstationen vorhanden, während die Petrochemikalindustrie in der Petrochemikalindustrie häufiger anwendet. Die Klassen P9 und P91 sind in der Liste, desto teurer (ein nahtloser P91 -Pfeifen kann ca. 5 € pro kg kosten).
| ASTM A335 Low - Legierungstahl (Noten) |
Us gleichwertig |
C weniger als oder gleich zu | Mn | P weniger als oder gleich zu | S weniger als oder gleich zu | Si weniger oder gleich zu | Cr | MO |
| P1 | K11522 | 0.10~0.20 | 0.30~0.80 | 0.025 | 0.025 | 0.10~0.50 | – | 0.44~0.65 |
| P2 | K11547 | 0.10~0.20 | 0.30~0.61 | 0.025 | 0.025 | 0.10~0.30 | 0.50~0.81 | 0.44~0.65 |
| P5 | K41545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P5b | K51545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.00~2.00 | 4.00~6.00 | 0.44~0.65 |
| P5c | K41245 | 0.12 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P9 | S50400 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50~1.00 | 8.00~10.00 | 0.44~0.65 |
| P11 | K11597 | 0.05~0.15 | 0.30~0.61 | 0.025 | 0.025 | 0.50~1.00 | 1.00~1.50 | 0.44~0.65 |
| P12 | K11562 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 0.80~1.25 | 0.44~0.65 |
| P15 | K11578 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.15~1.65 | – | 0.44~0.65 |
| P21 | K31545 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 2.65~3.35 | 0.80~1.60 |
| P22 | K21590 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 1.90~2.60 | 0.87~1.13 |
| P91 | K91560 | 0.08~0.12 | 0.30~0.60 | 0.02 | 0.01 | 0.20~0.50 | 8.00~9.50 | 0.85~1.05 |
| P92 | K92460 | 0.07~0.13 | 0.30~0.60 | 0.02 | 0.01 | 0.5 | 8.50~9.50 | 0.30~0.60 |
ASME SA335 / ASTM A335 Nahtloses ferritischer Legierung - Stahlrohr mechanische Eigenschaften
| A335 LOW - Legierungspfeife | UNS -Nummer | Ertragsfestigkeit KSI | Zugfestigkeit ksi | Dehnung % | Rockwell | Brinell |
| P1 | K11522 | 30 | 55 | 30 | – | – |
| P2 | K11547 | 30 | 55 | 30 | – | – |
| P5 | K41545 | 40 | 70 | 30 | – | 207 Max |
| P9 | S50400 | 30 | 60 | 30 | – | – |
| P11 | K11597 | 30 | 60 | 20 | – | – |
| P12 | K11562 | 32 | 60 | 30 | – | 174 Max |
| P22 | K21590 | 30 | 60 | 30 | – | – |
| P91 | K91560 | 60 | 85 | 20 | – | – |
Testanforderungen
Quer/longitudinal: Spannung und Abflachung, Härte, Biegungstests - Für Material, das Wärme - in Stapelöfen behandelt wurde, müssen diese Tests auf den 5% der Rohre aus jeder Wärmeabteilung durchgeführt werden. Für kleinere Grundstücke muss ein Rohr mindestens getestet werden
ASTM A335 gr. P91 hat eine Härte von 250 HB / 265 HV (25 HRC)
Hydro -Tests: muss auf jede Rohrlänge angewendet werden
Der non - destruktive elektrische Test ist optional
Toleranzen Durchmesser
| A335 Rohr | Über | Unter | ||
| NPS [DN] | In. | mm | In. | mm |
| 1/8 bis 1 1/2/dn 6 bis 40 | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| Über 1 1 / 2 bis 4 / dn 40 bis 100 | 1/32 (0.031) | 0.79 | 1/32 (0.031) | 0.79 |
| Über 4 bis 8 / dn 100 bis 200 | 1/16 (0.062) | 1.59 | 1/32 (0.031) | 0.79 |
| Über 8 bis 12 / DN 200 bis 300 | 3/32 (0.093) | 2.38 | 1/32 (0.031) | 0.79 |
| Über 12 /> DN 300 | +/- 1% des angegebenen Außendurchmessers |
Wandstärke
Die Toleranzen in WT in %von angegeben sind:
1/8 bis 2 1/2 [6 bis 65] Inkl., Alle T/D -Verhältnisse: über 20%, unter 12,5%
Oben 2 1/2 [65], t/d
Oben 2 1/2 [65], t/d> 5%: über 15%, unter 12,5%
T=angegebene Wandstärke; D=angegebener Außendurchmesser)
Legierungspfeife -Kreuz -Referenztabelle ASTM Vs. EN -Noten
| Chrom -Moly -Rohre: Werkstoff gegen en vs astm | ||
|---|---|---|
| Werkstoff /Din | En | ASTM |
| 1.5415 | 16mo3 | A335 Klasse P1 |
| 1.7335 | 13crmo4-5 | A335 Grad P11, P12 |
| 1.7380 | 10crmo9-10 | A335 Grad P22 |
| 1.7362 | X11crmo5 | A335 Klasse P5 |
| A335 Klasse P9 | ||
| 1.4903 | X10crMovnb9-1 | A335 Klasse P91 |
A335/SA335 Leichtmetallrohr auf Lagerbestand
