Produktbeschreibung

Carbon Rohr ist ein hohes Leistungsmaterial, das die Vorteile von leichtem, hohen Festigkeit und Korrosionswiderstand hat und in Automobil-, Luftfahrt-, Sportgeräte- und anderen Feldern häufig verwendet wird. Üblicherweise verwendete Kohlenstoffrohre haben Durchmesser zwischen 10 und 80 mm, maximale Längen zwischen 10 Metern und Dicken zwischen 0,5 und 5 mm. Typische Kohlenstoffstahlrohrmaterialnoten in API 5L Grad B, X42 bis X70, ASTM A106 B, ASTM A53 B, ASTM A252 Grad 3 und ASTM A333 Grad 6 usw.

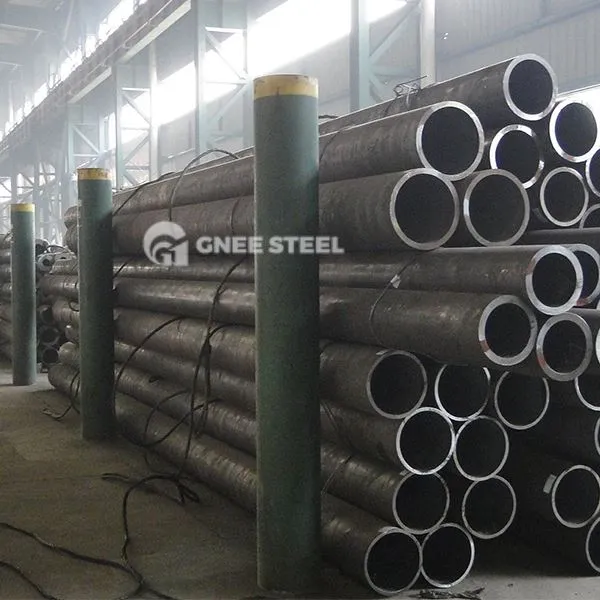

Produktname:Nahtloses Rohr, nahtloses Stahlrohr, nahtloses Kohlenstoffstahlrohr, Carbon Nahtstahlrohr, nahtloses Leitungsrohr

Anwendung:Für das Verbrennen von Gas, Wasser und Öl für die Flüssigkeitsübertragung

Größe:OD: 10.3-1219.2mm
WT: 1,65-60 mm
Länge: 5.8/6/11.8/12m

Oberfläche:geölte oder nicht geölte

Endet:einfache Enden, mit Rohrkappe abgeschrägt

Paket:durch Bündel oder Schüttung

Standard und Note:API 5L /ASTM A106, Grad B; ASTM A53, Gr.A, Gr.B; DN 17175/EN10216-2, Grad ST35, ST45, ST52, 13CRMO44; DIN 2391/EN10305-1, ST35, ST45, ST52; DIN 1629/EN10216-1, ST37, ST45, ST52; JIS G3429 STH11; JIS G3429 STH12; JIS G3429 STH21; JIS G3429 STH22

Produktspezifikation

Carbon -Stahlrohrstandards und Noten

ASTM A106 gr. B in nahtlos (Unterschiede zwischen ASTM A106 und A53 -Rohr)
ASTM A53 gr. A, B in nahtloser, geschweißter ERW und Zinkbeschichtet, heiß - getauchte verzinkte Stahlrohr
ASTM A179 gr. C in nahtlos (für nahtlose kalte, gezogene Kohlenstoffstahlwärme - Austauscher und Kondensatorröhrchen)
ASTM A192 (für nahtlose Kohlenstoffstahl -Kesselrohre für hohe - Druckservice)
ASTM A252 (für geschweißte und nahtlose Stahlrohrhaufen)
ASTM A333 GR . 1, 2, 3, 4, 5, 6 (für nahtlose und geschweißte Stahlrohre für niedrige - Temperaturservice und andere Anwendungen mit der erforderlichen Notch -Zähigkeit)
ASTM A134 und ASTM A135 (für elektrische Widerstandswiderstand ERW -Stahlrohre)
API 5L Pipe, ISO 3183 / API 5L GR. A, B, X42, X46, X52, X56, X60, X65, X70, X80 in nahtloser und geschweißtem Stahlrohr (LSAW, SSAW, ERW) für Erdöl- und Erdgasindustrie, Stahlrohr für Rohrleitungstransportsysteme.
DIN 2440 nahtlose und geschweißte Stahlrohre gilt für das für das Schrauben geeignete Gewichtsrohre. (DIN2444 Zinkbeschichtete Stahlrohre zum heißen Verschluss)
CSZ Z245 Nahtloses und ERW -geschweißtes Rohr (niedrig - Elektrische Schweißrohr ausgeschlossen), Sägenstahlrohr, die für Öl- und Gasrohrleitungssysteme vorgesehen war.
NBR 8261 Kalt - gezeichnet, kalt - Form, geschweißtes Stahlrohr, im kreisförmigen Kreuz - Abschnitt, quadratisch oder rechteckig, auf strukturelle Zwecke angewendet.
AWWA C-200 für Stahlwasserrohr

Weitere Standardsmaterialien für den Fall, dass es besondere Anforderungen erhält

Chemische Zusammensetzung der CS -Rohre und mechanische Eigenschaften

Standard	Grad	Chemische Komponenten (%)					Mechanische Eigenschaften
Standard	Grad	C	Si	Mn	P	S	Zugfestigkeit (MPA)	Ertragsfestigkeit (MPA)
ASTM A53	A	Weniger als oder gleich 0,25	-	Weniger als oder gleich 0,95	Weniger als oder gleich 0,05	Weniger als oder gleich 0,06	Größer als oder gleich 330	Größer als oder gleich 205
ASTM A53	B	Weniger als oder gleich 0,30	-	Weniger als oder gleich 1,2	Weniger als oder gleich 0,05	Weniger als oder gleich 0,06	Größer als oder gleich 415	Größer als oder gleich 240
ASTM A106	A	Weniger als oder gleich 0,30	Größer als oder gleich 0,10	0.29-1.06	Weniger als oder gleich 0,035	Weniger als oder gleich 0,035	Größer als oder gleich 415	Größer als oder gleich 240
ASTM A106	B	Weniger als oder gleich 0,35	Größer als oder gleich 0,10	0.29-1.06	Weniger als oder gleich 0,035	Weniger als oder gleich 0,035	Größer als oder gleich 485	Größer als oder gleich 275
ASTM A179	A179	0.06-0.18	-	0.27-0.63	Weniger als oder gleich 0,035	Weniger als oder gleich 0,035	Größer als oder gleich 325	Größer als oder gleich 180
ASTM A192	A192	0.06-0.18	Weniger als oder gleich 0,25	0.27-0.63	Weniger als oder gleich 0,035	Weniger als oder gleich 0,035	Größer als oder gleich 325	Größer als oder gleich 180
API 5L PSL1	A	0.22	-	0.9	0.03	0.03	Größer als oder gleich 331	Größer als oder gleich 207
	B	0.28	-	1.2	0.03	0.03	Größer als oder gleich 414	Größer als oder gleich 241
	X42	0.28	-	1.3	0.03	0.03	Größer als oder gleich 414	Größer als oder gleich 290
	X46	0.28	-	1.4	0.03	0.03	Größer als oder gleich 434	Größer als oder gleich 317
	X52	0.28	-	1.4	0.03	0.03	Größer als oder gleich 455	Größer als oder gleich 359
	X56	0.28	-	1.4	0.03	0.03	Größer als oder gleich 490	Größer als oder gleich 386
	X60	0.28	-	1.4	0.03	0.03	Größer als oder gleich 517	Größer als oder gleich 448
	X65	0.28	-	1.4	0.03	0.03	Größer als oder gleich 531	Größer als oder gleich 448
	X70	0.28	-	1.4	0.03	0.03	Größer als oder gleich 565	Größer als oder gleich 483
API 5L PSL2	B	0.24	-	1.2	0.025	0.015	Größer als oder gleich 414	Größer als oder gleich 241
	X42	0.24	-	1.3	0.025	0.015	Größer als oder gleich 414	Größer als oder gleich 290
	X46	0.24	-	1.4	0.025	0.015	Größer als oder gleich 434	Größer als oder gleich 317
	X52	0.24	-	1.4	0.025	0.015	Größer als oder gleich 455	Größer als oder gleich 359
	X56	0.24	-	1.4	0.025	0.015	Größer als oder gleich 490	Größer als oder gleich 386
	X60	0.24	-	1.4	0.025	0.015	Größer als oder gleich 517	Größer als oder gleich 414
	X65	0.24	-	1.4	0.025	0.015	Größer als oder gleich 531	Größer als oder gleich 448
	X70	0.24	-	1.4	0.025	0.015	Größer als oder gleich 565	Größer als oder gleich 483
	X80	0.24	-	1.4	0.025	0.015	Größer als oder gleich 621	Größer als oder gleich 552

Kohlenstoffrohr- und Rohrtoleranzen

Rohrtypen	Rohrgrößen (mm)	Toleranzen
Heiß gerollt	Od<50	± 0,50 mm
	OD größer als oder gleich 50	±1%
	Wt<4	±12.5%
	WT 4-20	+15%, -12.5%
	WT>20	±12.5%
Kalt gezeichnet	OD 6-10	± 0,20 mm
	OD 10-30	± 0,40 mm
	OD 30-50	±0.45
	OD>50	±1%
	Wt weniger als oder gleich 1	± 0,15 mm
	WT 1-3	+15%, -10%
	WT >3	+12.5%, -10%

Nahtloses Carbon -Rohranwendung

Typen	Anwendung
Strukturzwecke	Allgemeine Struktur und mechanische
Liquid Services	Erdöl, Gas und andere Flüssigkeiten vermitteln
Niedriger und mittlerer Druckkesselrohr	Dampf- und Kesselherstellung
Hydraulik -Säulenservice	Hydraulische Unterstützung
Auto semi - Wellengehäuse	Auto SEM - Wellenhülle
Linienrohr	Öl- und Gasförderung
Schläuche und Gehäuse	Öl- und Gasförderung
Bohrrohre	Gutes Bohren
Geologische Bohrrohr	Geologische Bohrungen
Ofenrohre, Wärmetauscherrohre	Ofenrohre, Wärmetauscher

Gekühltes Wasserrohr	Dampf-/Kondensatrohr	Wärmetauscherrohr	Marine/Offshore -Rohr	Baggerrohr	Industriepfeife
Öl- und Gasrohr	Feuerkämpfe	Konstruktions-/Strukturrohr	Bewässerungsrohr	Rohr abtropfen/abtropfen lassen	Kesselrohr

Carbon Rohrgröße Tabelle

NPS		O.D	ANSI B36.10 B36.19 Wandstärke
NPS		O.D	ANSI B36.10 B36.19 Wandstärke
mm	In	mm	SCH5S	SCH10S	SCH10	Sch20	Sch30	SCH40S	Std	SCH40	Sch60	Sch80	Xs	SCH80S	Sch100	Xxs
8	1/4	13.72	-	1.65	-	-	-	1.73	1.73	1.73	-	3.02	3.02	3.02	-	-
10	3/8	17.14	-	1.65	-	-	-	2.31	2.31	2.31	-	3.2	3.2	3.2	-	-
15	1/2	21.34	1.65	2.11	-	-	-	2.77	2.77	2.77	-	3.73	3.73	3.73	-	7.47
20	3/4	26.67	1.65	2.11	-	-	-	2.87	2.87	2.87	-	3.91	3.91	3.91	-	7.82
25	1	33.4	1.65	2.77	-	-	-	3.38	3.38	3.38	-	4.55	4.55	4.55	-	9.09
32	1 1/4	42.16	1.65	2.77	-	-	-	3.56	3.56	3.56	-	4.85	4.85	4.85	-	9.7
40	1 1/2	48.26	1.65	2.77	-	-	-	3.68	3.68	3.68	-	5.08	5.08	5.08	-	10.16
50	2	60.32	1.65	2.77	-	-	-	3.91	3.91	3.91	-	5.54	5.54	5.54	-	11.07
65	2 1/2	73.02	2.11	3.05	-	-	-	5.16	5.16	5.16	-	7.01	7.01	7.01	-	14.02
80	3	88.9	2.11	3.05	-	-	-	5.49	5.49	5.49	-	7.62	7.62	7.62	-	15.24
90	31/2	101.6	2.11	3.05	-	-	-	5.74	5.74	5.74	-	8.08	8.08	8.08	-	-
100	4	114.3	2.11	3.05	-	-	-	6.02	6.02	6.02	-	8.56	8.56	8.56	-	17.12
125	5	141.3	2.77	3.4	-	-	-	6.55	6.55	6.55	-	9.53	9.53	9.53	-	19.05
150	6	168.28	2.77	3.4	-	-	-	7.11	7.11	7.11	-	10.97	10.97	10.97	-	21.94
200	8	219.08	2.77	3.4	-	6.35	7.04	8.18	8.18	8.18	10.31	12.7	12.7	12.7	15.09	22.22
250	10	273.05	3.4	3.76	-	6.35	7.8	9.27	9.27	9.27	12.7	12.7	12.7	15.09	18.26	25.4
300	12	323.85	3.96	4.57	-	6.35	8.38	9.52	9.52	10.3	14.27	12.7	12.7	17.48	21.44	-
350	14	355.6	3.96	4.78	6.35	7.92	9.52	*9.52	9.52	11.13	15.09	12.7	12.7	19.05	23.83	-
400	16	406.4	4.19	4.78	6.35	7.92	9.52	*9.52	9.52	12.7	16.66	12.7	12.7	21.44	26.19	-
450	18	457.2	4.19	4.78	6.35	7.92	11.12	*9.52	9.52	14.27	19.05	12.7	12.7	23.82	29.36	-
500	20	508	4.78	5.54	6.35	7.92	12.7	*9.52	9.52	15.09	20.62	12.7	12.7	26.19	32.54	-
550	22	558.8	4.78	5.54	6.35	7.92	12.7	*9.52	9.52	-	22.22	12.7	12.7	28.58	34.92	-
600	24	609.6	5.54	6.35	6.35	7.92	14.27	*9.52	9.52	17.48	24.61	12.7	12.7	30.96	38.89	-
650	26	660.4	-	*7.92	7.92	12.7	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
700	28	711.2	-	*7.92	7.92	12.7	15.88	*9.52	9.52	-	-	12.7	12.7	-	-	-
750	30	762	6.35	*7.92	7.92	12.7	15.88	*9.52	9.52	-	-	12.7	12.7	-	-	-
800	32	812	-	*7.92	7.92	12.7	15.88	*9.52	9.52	17.48	-	12.7	12.7	-	-	-
850	34	863.6	-	*7.92	7.92	12.7	15.88	*9.52	9.52	17.48	-	12.7	12.7	-	-	-
900	36	914.4	-	*7.92	7.92	12.7	15.88	*9.52	9.52	19.05	-	12.7	12.7	-	-	-
950	38	965.2	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1000	40	1016	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1050	42	1066.8	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1100	44	1117.6	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1150	46	1168.4	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1200	48	1219.2	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1300	52	1320.8	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-	-
1350	54	1371.6	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-	-
1400	56	1422.4	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-	-
1500	60	1524	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1600	64	1625.6	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1700	68	1727.2	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1800	72	1828.8	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1900	76	1930.4	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
2000	80	2032	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
